​交流接触器接线图(三相交流接触器接线图)

交流接触器接线图(三相交流接触器接线图)

380v交流接触器的接线交流接触器1L13L2和5L3是接触器的电源侧，它们连接到三相电源T14T26T3为负载侧负载扩展数据 交流接触器 交流接触器常采用三种灭弧方式双断口电弧灭弧纵槽灭弧和栅极灭弧用于消除分。

交流接触器1L13 L25L3是接触器电源侧，接三相电源2T14T26T3是负载侧接负载。

1下图为交流接触器按钮接线图2交流接触器按钮接线图工作原理21启动时，按下启动按钮，由电源来的控制电流经断路器电源线停止按钮自锁线启动按钮启动线线圈A2到线圈A1，接触器线圈得电吸合，主。

红色框内是接触器的线圈SB2是起动按钮，SB1是停止按钮，当按下SB2时KM1线圈得电吸合，同时蓝色框内的KM1辅助触点也闭合，松开SB2电机照常转动，按下SB1时电机停止下图时交流接触器接线图，可以与上图对照一下。

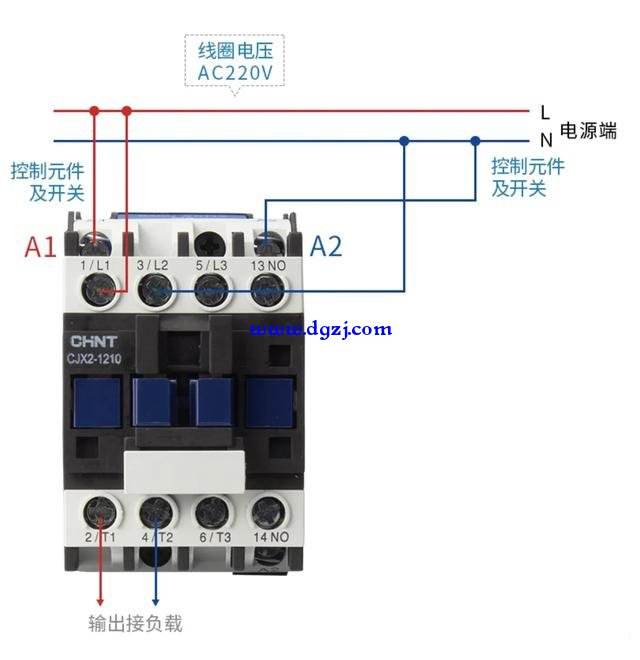

220v交流接触器接线，如图所示220V线圈的交流接触器，其线圈A1接相线220V，A2接零线主触头接A，B，C三相辅助接点接入控制回路一般接触器上画的就有接线图的。

单项交流接触器的接线图如下所示首先交流接触器得是220v的，用220v的电压接在接触器的线圈的两个端子上，在之间加个开关也可以，方便控制，你要控制的电器串在接触器的触点之间就可以了。

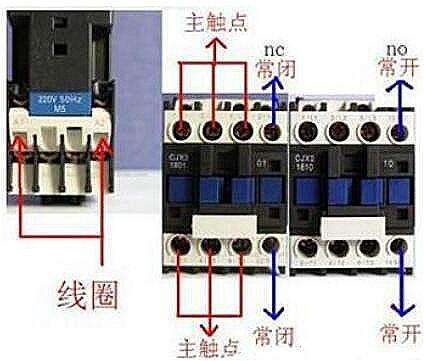

交流接触器在用于不同的电路中其接线方式是不同一般来说交流接触器有两个线圈端子，当线圈有电时，接触器吸合有一组3个主触点为常开用于控制负载，2组辅助触点，用于接触器自锁和互锁主触点上端头接电源，下端。

cjx2nc220v交流接触器自锁接线图，如下图所示交流接触器cjx21810线圈A1接电源火线，如果需要按钮控制，就在启动回路中串入按钮线圈A2接电源N线主回路接触器电源侧接三相电源，接触器负载侧接负载，注意要用接触器。

正泰CJX23210 交流接触器接线如下图所示接触器 接触器Contactor是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器接触器由电磁系统铁心，静铁心，电磁线圈触头系统常开触头和常闭触头。

德力西cjx22501交流接触器接线图如下图交流接触器交流接触器是广泛用作电力的开断和控制电路它利用主接点来开闭电路，用辅助接点来执行控制指令主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的。

接线方法交流接触器L1，L2分别接上220V的进电，T1，T2 分别接负载，也就是水泵，然后把交流接触器的L1端和A1 相连接，L2和感应开关的一端相连接，感应开关的另一端和A2相连CJT120系列交流接触器主要用于交流50Hz或。

CJX22510380交流接触器接线图如下135接三相电源，246接三相电机主电路部分，1314表示这个接触器的辅助触点，NO表示为常开，也就是没通电的情况下1314是断开的，通电后1314是闭合的放在控制电路。

1找到交流接触器有两个基本东西，主触头和辅助触头2主触头用来和用电器接触的，辅助触头就接在控制回路上，用来控制主回路即可3主触头一般接到主回路上，这时候注意的是至于先后顺序，没有特别要求4把辅助。

交流接触器接线图接触器接线图为正反转接线图，接触器KM1KM2为正转反转接触器，两个接触器为防止发生短路采用了互锁控制。

现在你用两根线分别接在停止按钮的两端，这两根线，一条做个记号为1先不管，另一根做记号2接到启动接钮的一边，启动按钮的另一边做个记号L1接到接触器线圈A1接线瑞子上下面来接接触器上自锁线，你从记号L3的线上引一。

交流接触器接线图
