​墨墨答疑丨深度干货-鎏金到底是什么？

墨墨答疑丨深度干货-鎏金到底是什么？

这个问题真的好多人问过我，我也回答过无数遍，大部分都是简单介绍了基本区别。这一篇我就来详细介绍下鎏金工艺！

首先介绍下镀金：

镀金工艺：用电解或者化学方法，使金子附着到金属或别的物体表面上，形成一层薄金。（来自百度百科）

其实，我们所有的镀金或者鎏金工艺，都可以统称为镀金工艺，但为了准确的区别工艺，可以将镀金分为：电镀金和鎏金两种。

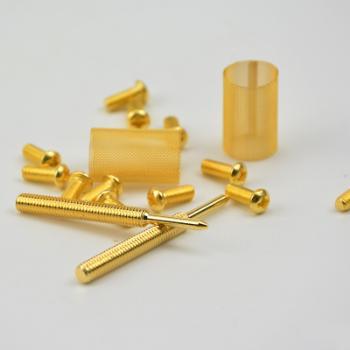

电镀是现代电解工艺，不仅黄金，同时也可以电镀其他贵金属和普通金属。工艺细节我就不介绍啦，这个一搜有很多。现代电镀层一般厚度是2-5微米，品质好的电镀层：厚度在10-25微米。

然后我着重讲下鎏金：

用化学或物理的方法在物体表面形成金层的工艺。其实鎏金有很多种分支，我简单分为两大类：冷鎏金，热鎏金。其中每一类都有很多分支，我会详细说明。

冷鎏金（Cold Gilding）：

物理冷鎏金（mechanical gilding）

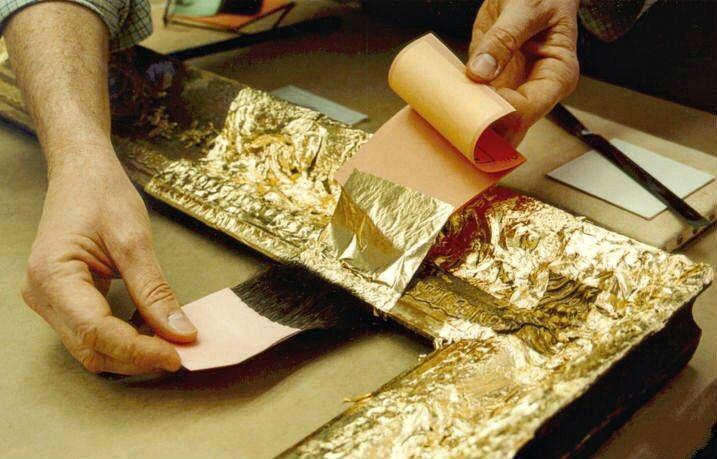

利用金箔，通过自然材质胶水，树脂，石膏，蛋清蜂蜜将金箔固定在木头或者布料之上，干燥后再使用玛瑙打磨抛光。

奥地利画家古斯塔夫·克里姆特的作品，以油画颜料盒和金箔绘成

在绘画中，常见的办法是将黄金磨成粉，用阿拉伯胶，蛋清等粘合剂调和后做成金色涂料，涂抹在画布上。

物理冷鎏金工艺常见于家具，木质雕塑，皮革，布料，纸面的鎏金装饰。

化学冷鎏金（chemical cold gilding）

利用强酸（比如王水）融化黄金，得到带有金的液体金盐，将金盐涂抹在金属表面，蒸发后沉淀出金子，之后使用打磨刷打磨过后，就会呈现富有光泽的金层。这种工艺常见在银器之上。

热鎏金（Fire gilding）

金汞热鎏金（Gold-mercury fire gilding） ：

金属热鎏金是将汞和金混合后（金汞比例大约6:1），利用黄金在热环境溶于汞的特点，得到金汞溶液，利用羚羊皮挤出多余的汞后，得到类似黄油浓稠度的物体，涂抹在金属表面后，控制温度将汞蒸发后，留下金层。冷却后细致打磨得到一件带有鎏金的物品。

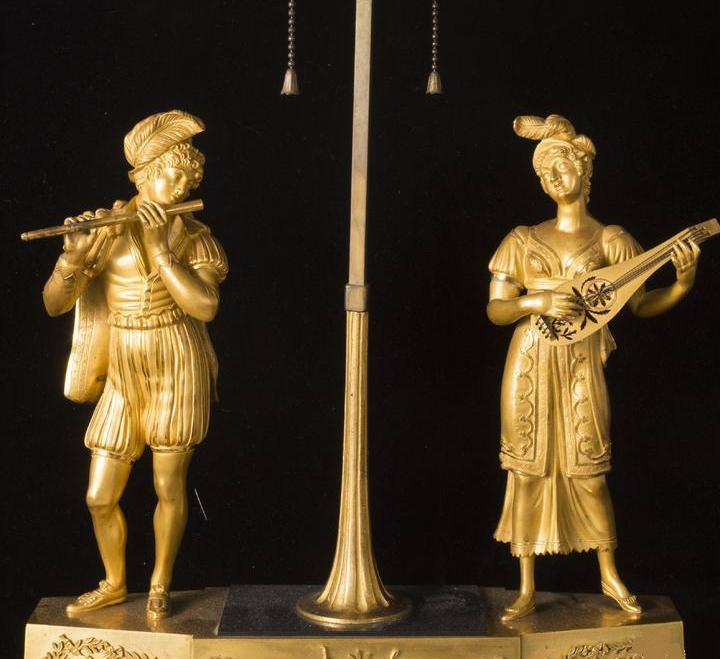

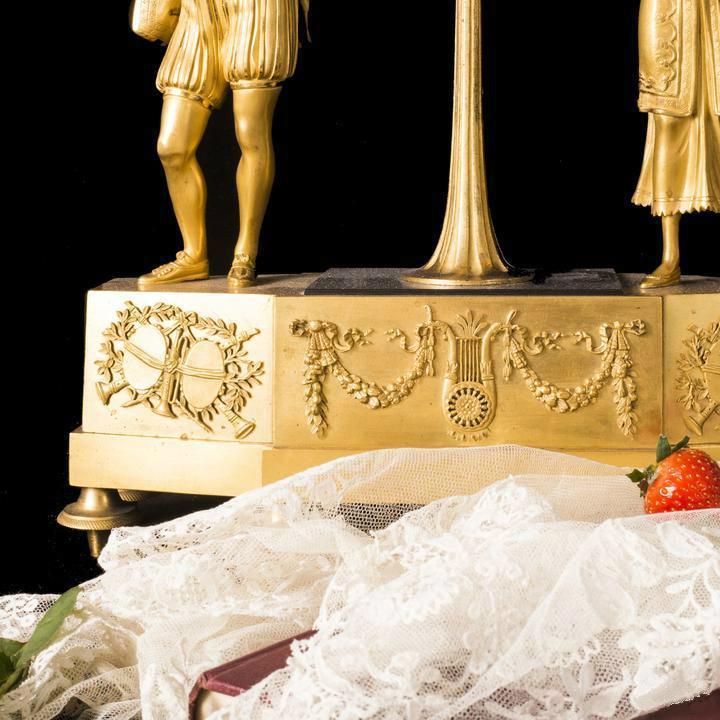

金属热鎏金的优点在于，可以对很细致的工艺进行鎏金，所以大部分铜雕，钟表铜配件，家具铜配件上的鎏金都是金属热鎏金，而且鎏金需要大量的后期打磨工作，所以对精细度的把握比较好。

金属热鎏金后的金层会比其他形式的鎏金颜色偏深，精细度会比一般鎏金更加细致，金层厚度有可能不均匀。

蜡鎏金（wax fire gilding）

还有一种金属热鎏金的方法是使用蜂蜡混合红赭石，铜绿，矾和硼砂等材料混合后，涂抹在器物表面，再加热融化蜡，留下金层的办法。这种办法需要的温度不像金汞鎏金那么高，可以用在金属，玻璃，陶瓷表面。同样，我们常见的也有蜡鎏银工艺（over lay），也是通过相同的工艺将银固定在器物之上。蜡鎏金的优势是颜色非常纯正。

陶瓷鎏金（ceramic gilding）

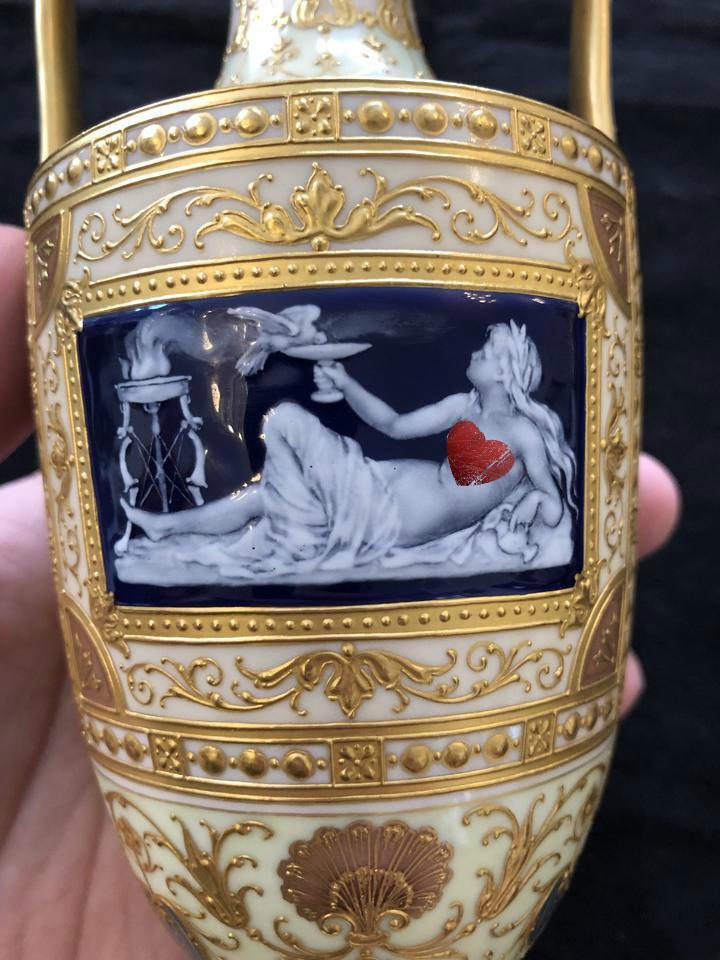

金釉（burnish gold），是金粉和铅硼硅酸盐，以及精油等材料混合的釉上彩类釉料，自然问下呈现深褐色，涂抹在陶瓷表面，低温烤制后，利用蜜蜡或者玛瑙抛光擦亮。金釉是陶瓷最好的鎏金方式，一般只有顶级瓷器厂会使用。

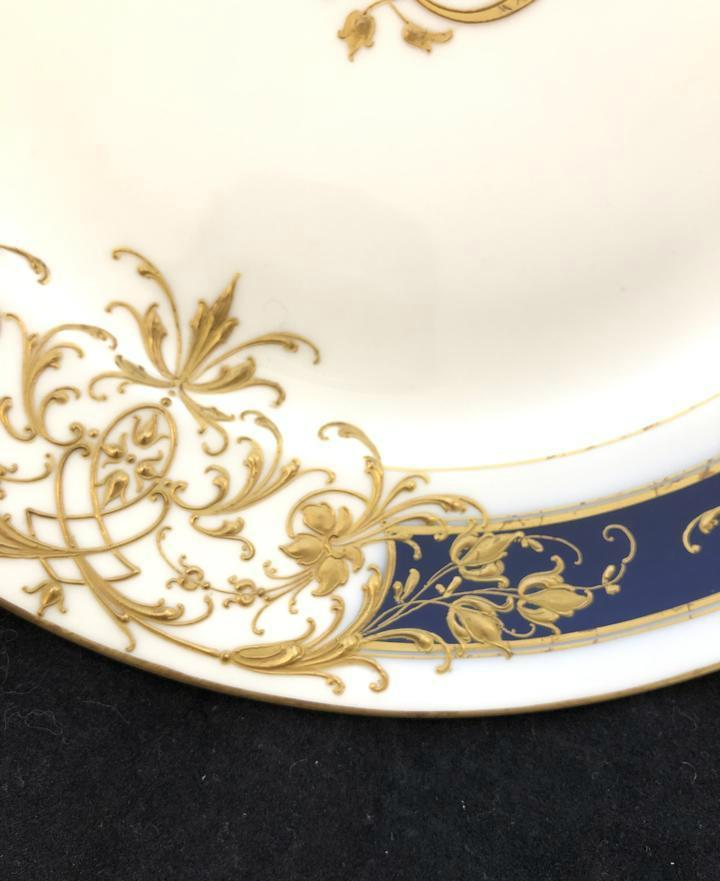

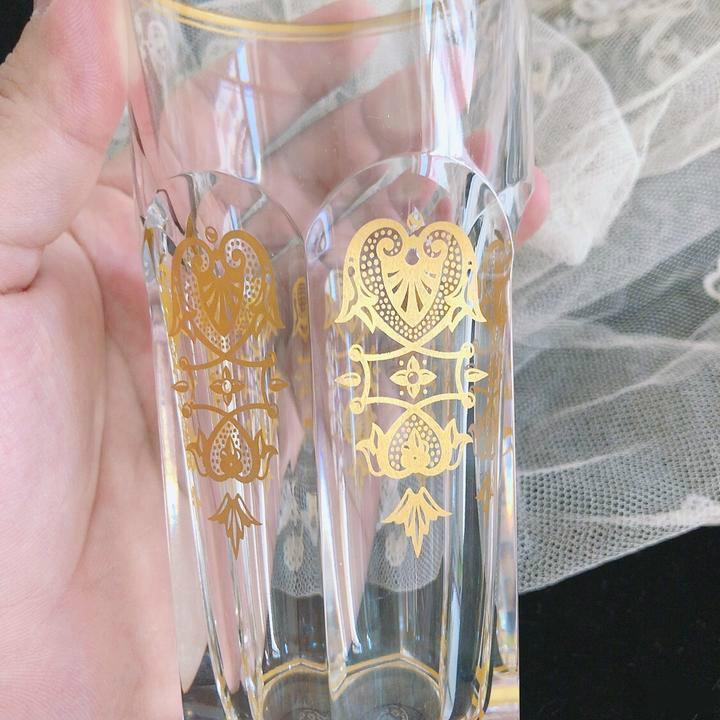

陶瓷酸蚀鎏金（Acid-etched gilding），我也称做立体鎏金，这么一说大家就更有印象，酸蚀鎏金是在釉面雕刻花纹，利用纹路吸收金溶液的方法，它的优势是，可以制作非常复杂的花纹，并且可以制作出带有立体效果的鎏金花纹，这个技术是明顿瓷器（minton）1863年申请的专利，后来慢慢也在玻璃水晶器皿中使用，我们目前见到的大部分高端鎏金水晶杯，都是用这种鎏金方法。

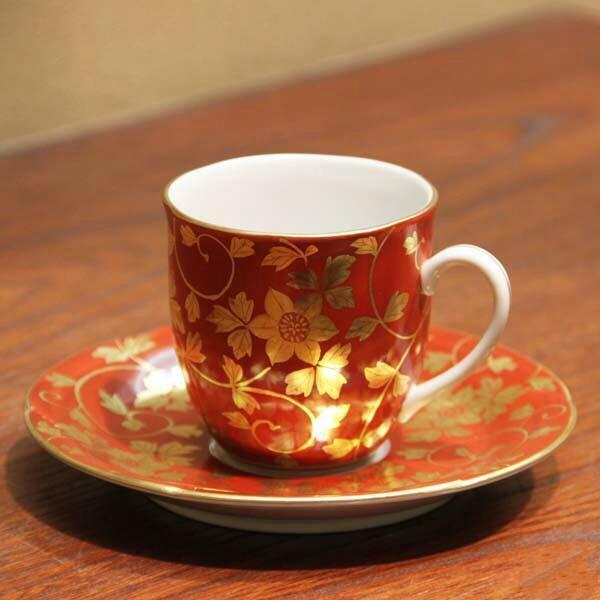

转印鎏金（bright gold gilding），也可以叫做烫金，是一种用硫化金和树脂和金属盐的混合物，利用转印的方法固定在陶瓷表面的工艺，这种鎏金不需要额外的打磨，常用在需要装饰的日用杯碟上。

讲完这么多以后，大家对鎏金工艺应该有了比较全面的了解，了解工艺是学习古董鉴定的必经之路，希望这些知识可以帮助到大家。

如果你对收藏有什么疑问，可以在评论中告诉我，我会选择进行回答哦～
