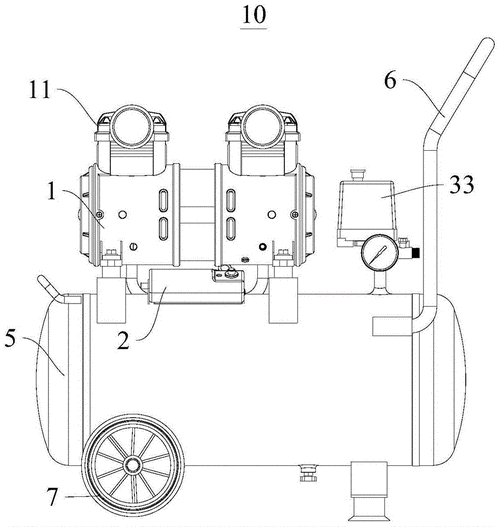

​无油空压机结构图解(无油空压机原理及结构图)

无油空压机结构图解(无油空压机原理及结构图)

无油空压机结构图解析。本文介绍了无油空压机的工作原理、特点及应用。在此基础上，提出了一些改进措施。最后，给出了该机的使用效果。文中所用数据来来自国内外相关资料，可靠性高，结构简单，实用性强。本文的主要内容包括：无油空压机的结构、性能、特点、应用、分析与探讨。本文还介绍绍了一种新型的无油空压机，它具有高效、节能、安全、环保等优点，适用于各种工业领域。

请问什么是无油螺杆空压机，其工作原理及结构是什么

所谓的无油螺杆机是说压缩空气的气路和油路不在一起，产气不带油污。工作原理都一样，只不过微油螺杆机，油在冷却螺杆时螺杆在压缩空气，所以油和空气会在一个管道里然后同时进入油气分离器，所以产气会带油污，而无油机组是因为油路和气路分开，所以叫无油。结构都一样。

空压机：空气压缩机（英文为：air

compressor），是一种用以压缩气体的设备，是将原动（通常是电动机）的机械能转换成气体压力能的装置。空气压缩机与水泵构造类似，大多数空气压缩机是往复活塞式，旋转叶片或旋转螺杆。离心式压缩机是非常大的应用程序。

干式无油螺杆空压机原理？

空压机工作原理： 无油空压机是属于微型往复式活塞压缩机，电机单轴驱动对称分布曲柄摇杆机械结构，主运动付为活塞环，副运动付为铝合金圆柱面，运动付之间有活塞环自润滑而不添加任何润滑剂。压缩机通过曲柄摇杆的往复运动使圆柱面气缸的容积发生周期性变化，电机运转一周气缸容积有两次方向相反的变化，当正方向是气缸容积扩展方向时，气缸容积为真空，大气压大于气缸内气压，空气通过进气阀门进入气缸，此时为吸气过程，当反方向是容积缩小方向时，进入气缸内的气体受到压缩，容积内的压力迅速增加，当大于大气压力时，排气阀门被打开，此时为排气过程，单程双缸的结构布置使压缩机气体流量在额定转速一定时为单缸的两倍，并使得单缸压缩机产生的振动噪音得到很好的解决，整体结构更加紧凑。

干式无油螺杆空压机也被称为全无油螺杆空气压缩机,多为双螺杆空气压缩机,是指转子内仅吸收空气,而转子的润滑是靠表面的涂层来进行,但因干式无油对设备运行环境以及保养要求比较严格,使用维护费用也相对高点。

干式无油螺杆空压机对转子涂层和空气含水要求高,无油螺杆机不用时需要经常去转动机器,避免主机长期不动而卡机。

活塞式无油空压机的工作原理？

上海德耐尔提醒您：活塞式无油润滑空气压缩机由压缩机主机、冷却系统、调节系统、润滑系统、安全阀、电动机及控制设备等组成。压缩机及电动机用螺栓紧固在机座上，机座用地脚螺栓固定在基础上。工作时电动机通过连轴器直接驱动曲轴，带动连杆、十字头与活塞杆，使活塞在压缩机的气缸内作往复运动，完成吸入、压缩、排出等过程。该机为双作用压缩机，即活塞向上向下运动均有空气吸入、压缩和排出。

空压机的结构

4、电气部分，主要对空压机各部分的运行数据进行监控、展示和预警；电机动力的，可能还包括启动、变频等功能；

3、控制部分，对空压机的运行状态进行控制，主要是各种阀，实现加载、卸荷、调节等功能；

空压机的结构，按功能来划分，一般包括：
