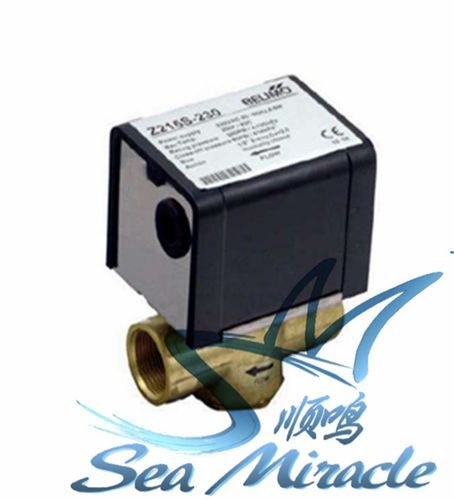

Belimo风阀执行器是一种先进的设备，专门用于控制供暖、通风和空调系统中的风阀，以实现精确的温度和湿度控制。作为全球领先的自动化解决方案提供商，Belimo致力于为用户提供高品质的执行器产品，以提高能源效率和舒适性。风阀执行器具有智能化的特性，可以通过无线通讯与建筑管理系统相连，实现远程监控和控制。此外，Belimo风阀执行器还具备高精度、可靠性和耐用性的特点，使其在工业、商业和住宅建筑中广泛应用。无论是新建项目还是现有系统升级，Belimo风阀执行器都是提升系统性能和节能效果的理想选择。

BELIMO电动阀门4~8端为五组检测输入连接端，其中4端为检测输入公共端，5端(常开)为开到位检测输入端，6端(常开)为关到位检测输入端，7端(常开)为事故检测输入端，8端(常闭)为保护检测输入端。l10~12端为开度检测连接端，其中12端为zui大开度运行方向，10端为zui小开度运行方向，11端为开度检测抽头端。l13~14端为4-20mA阀位输入连接端，其中13端为4-20mA阀位正端，14端为4-20mA阀位负端。l19~24端为电动阀门电机控制输出和电源连接端，其中22端为电源的保护接地端，23端、24端分别为AC220V电源中性线和火线输入端，21端为开阀和关阀控制的公共端，19端、20端分别为用于开阀和关阀控制的火线输出端。BELIMO电动阀门面板及操作说明：

1）开度显示—指示阀门开度0~100%

2）标定—阀门全开时“开”（红色）指示灯常亮，按下“标定”键1秒，以此时的检测数据作为一个开度初值（zui大值），同时开度表指示为100.0，阀门全关时“关”（绿色）指示灯常亮，按下“标定”1秒，以此时的检测数据作为另一个开度初值（zui小值），同时开度选择关标定远程现场关保护事故开开度显示数显经济型电动阀门手操器ⅠFCH-I表指示为000.0，其它状态下此按键不起作用，标定后的开度初值断电保持。

3）“现场”（红色）指示灯点亮，表示现场控制工作方式，此时，控制器面板上的“开”键、“关”键、“停”键均不起作用，可由“选择”键切换至“远程”控制工作方式。

4）“远程”（绿色）指示灯点亮，表示远程（控制器面版）控制工作方式，可由“选择”键切换至“现场”控制工作方式。

5）“开”（红色）指示灯闪动，表示正在开阀；亮起时表示阀全开。

6）“关”（绿色）指示灯闪动，表示正在关阀；亮起时表示阀全关。

7）“事故”（红色）指示灯点亮，表示事故—电动装置过力矩，灯亮同时控制器内蜂鸣器发声。

8）“保护”（红色）指示灯点亮，表示保护—过电流，灯亮同时控制器内蜂鸣器发声。

9）“选择”—“现场”或“远程”控制工作方式选择按键，持续按下1秒，“现场”“远程”工作方式进行切换，“远程”或“现场”状态断电保持。

10）“开”—在“远程”控制方式中，按下“开”键，可控制电动阀门由停止向全开方向运行直至按下“停”键或到阀全开位。

11）“关”—在“远程”控制方式中，按下“关”键，可控制电动阀门由停止向全关方向运行直至按下“停”键或到阀全关位。4．后端子板及接线说明

12）1~3端为二组现场控制输入连接端，其中1端为控制输入公共端，2端(常开)为现场开阀控制输入端，3端(常开)为现场关阀控制输入端，在“现场”控制方式下，分别控制开阀和关阀操作。
