​了解干式变压器温度标准吗？

了解干式变压器温度标准吗？

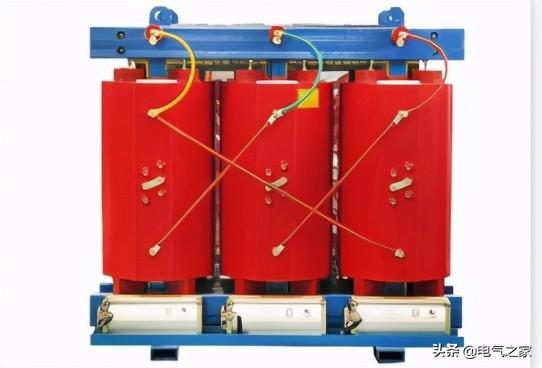

 　干式变压器广泛用于局部照明、高层建筑 、机场，码头 CNC 机械

设备等场所，简单地说干式变压器就是指铁芯和绕组不浸渍在绝缘油中的变

压器。冷却方式分为自然空气冷却（AN）和强迫空气冷却（AF）。自然空冷

时，变压器可在额定容量下长期连续运行。强迫风冷时，变压器输出容量可

提高 50%。适用于断续过负荷运行，或应急事故过负荷运行;由于过负荷时负

载损耗和阻抗电压增幅较大，处于非经济运行状态，故不应使其处于长时间

连续过负荷运行。

  干式变压器温度标准

  国家标准《干式变压器》GB6450-1986 对干式变压器的温升限值做出

了规定。

　一、对干式变压器的线圈

 1、现在大多数干式变压器都采用 H 级绝缘材料，故一般说干式变压

器的温度应在 180℃以下。

 　2、当采用 A 级绝缘材料时，其极限工作温度在 105℃时，最高温升

应小于 60K；当采用 E 级绝缘材料时，其极限工作温度在 120℃时，最高温

升应小于 75K；

 　3、当采用 B 级绝缘材料时，其极限工作温度在 130℃时，最高温升

应小于 80K；

 4、当采用 C 级绝缘材料时，其极限工作温度在 220℃时，最高温升

应小于 150K。

 5、当采用 F 级绝缘材料时，其极限工作温度在 155℃时，最高温升

应小于 100K；

6、当采用 H 绝缘材料时，其极限工作温度在 180℃时，最高温升

应小于 125K。

 二、铁芯、金属部件和与其相邻的材料，在任何情况下，不得出现使

铁芯本身、其他部件或与其相邻的材料受到损害的温度。 现在大多数干式变

压器都采用 H 绝缘材料，故一般说干式变压器的温度应在 180℃以下。

干式变压器温度多少报警？

干式变压器一般是 130℃报警。

 现在大多数干式变压器都采用 H 级绝缘材料。一般情况下，变压器

正常运行时的温控器控制设置：80℃自动关风机、100℃自动开风机、130℃

高温报警、150℃超高温跳闸。
