影音室声学设计方案_影音室声学设计图

影音室声学设计方案应根据房间尺寸、墙壁材料、屋顶高度以及预期的声音效果制定。应考虑声波传输、反射、吸收和演奏者与观众的位置等因素，以达到音色和音量上的完美效果。方案包括各种声学材料的选择和安装（例如吸声板和消音面板），墙面与地面的倾斜度、反射度和弯曲度的设计，以及入门和出门的位置和形状的规划等。最终的方案应根据预算和可行性来选择最佳的方案，以达到影音空间所需的最佳声学效果。

一：影音室声学设计方案

家庭影音室设计方案（一）

家庭影院对环境的基本要求是“黑、空、静”。

一、影院室墙面、地面及顶的处理

“静”是指室内声学环境的影响使得声音效果的稳定性和凝聚性，同时也要尽量隔绝户外的各种声响或噪声以及光线的侵入。也使得播放影院声音局限在影院室内，不至于影响到他人的宁静。为了达到“静”，必须做以下处理：

墙面处理

一般而言，我们的四壁大多是砖墙。这种墙壁对于高、中、低频的反射都很强，尤其是对高频的反射。所以，“适当”的吸音就成为首要任务。所谓适当就是不要太过分，如果把声音都吸得干瘪瘪的毫无韵味，那就适得其反了。

侧墙的处理

到底这四面墙壁要怎么吸才算适当呢？先说二侧壁。这里要对付的是从喇叭发出来的第一次反射音。为什么要吸第一次反射音？如果第一次反射音太多，会导致定位不清楚，而且声音听起来也会太吵。所以一定要吸。

要怎么吸？您不必满满的整个墙面都吸音，只要大约在喇叭与聆听位置中间处吸音就可以。这片吸音的面积大概要多大？至少要有1-1.5公尺宽，墙面三分之二高度高。

常见吸音材料有矿棉，玻璃棉，聚酯吸音棉，以聚酯吸音棉为佳，可以做成软包形式，不过请注意，千万不要以为钉木板可以吸音，木板表面是平的，与原来的墙无异。木板本身很硬，也与墙无异，它不会有吸音的作用。

喇叭后墙的处理

喇叭后墙一定要结实要坚硬，这样才不会吸掉低频，而且会让扩大机功率倍增。假若您在喇叭后墙钉空腔，不论您是用多厚的木板或薄板，绝对都只有负面的影响而没有正面的效果。最常见的负面影响就是声音虚虚的，低频量感不够、不结实，而且低？不干净。

既然喇叭后墙要结实要硬，您刚才怎么说要吸呢？我所谓的吸不是要您弄空腔，而是要像侧墙一样的吸法。请注意，假若您在二侧墙做吸音之后，已经觉得定位精准，而且声音不会吵，那么，喇叭后墙就可以不要做吸音处理。反之，如果您还是觉得声音太吵，定位不精准，那么就要在喇叭后墙做吸音处理。后墙一吸之后，保证声音改观。

喇叭后墙墙角的处理

任何的墙角处都是驻波最强的地方，如果能够稍加处理，对于声音绝对会有助益。如果不加处理，其实也不会产生巨大的伤害。最自然又不花钱的处理就是将墙角设计成书架、CD架或摆饰架。有人会用木板把那个直角封起来，这样就变成斜角而非直角。这样做是有用的，不过仍然会冒斜角空腔吸收低频的风险。有人则将那个直角做成弧形，弧形具有扩散声波的作用。不过，仍然要冒空腔吸收低频的风险。

聆听位置后墙要怎么做

或许您会说，我都已经贴著后墙坐了，这片墙还能怎么做？老实说，贴著后墙坐是最不好的，因为此时声音会比较浑。除非您的系统低频不足，必须靠近后墙来增强低频。一般而言，您的坐椅至少要离后墙半公尺，这样的声音才会比较干净。

聆听位置后面这片墙其实可以吸，也可以扩散。用吸是怕您离后墙太近，反射音太强。用扩散是因为离后墙较远，扩散可以使声音更自然。最佳的 *** 是将吸音材料用在扩散造型的表面上，这样一来，吸收与扩散的好处兼得，这是最完美的。

2、地板的布置

居家地上大概都是大理石、瓷砖或木质地板。为了降低从地板反射上来的低频，我们还是需要在喇叭与聆听位置之间的这块地上铺上可移动的厚地毯。请注意我说厚地毯，而不是一般南亚薄地毯。为什么需要厚地毯呢？因为厚地毯的吸音效果才够，如果您只想用小块薄地毯，那将只有装饰作用，而没有实质的吸音作用。

3、天花板的处理

一般来说，天花板最好也是吸音与扩散兼具，这样声音才会最好。如果只有扩散，则从天花板来的高频反射音会太强。天花有一下几种处理办法：

一、轻钢架加矿纤板

这是最简单的天花板处理，也是最省钱的处理，。虽然这种天花板只有吸高频的作用而无任何扩散功能，不过对于抑制过吵的高频以及过长的`室内回音都会有效。

二、藻井加中央区吸音

所谓藻井就是一格格、一层层向上收的天花板，中国旧式建筑的天花板经常可以看到这种处理，上海北京音乐厅都有这样的处理。藻井扩散的作用在于一层层内缩的阶梯，而它的吸收作用就安置在最中间的那一块。

藻井有什么坏处？第一，请木工来做相当昂贵。第二、藻井本身的空腔会吸收中、低频。但是，如果您的吸音、扩散都不够，而且又喜欢藻井的美观，藻井恐怕还是很好的选择。

三、洞洞板加波利扩散板

洞洞板就是建材行能够买得到的那种布满小孔的薄板。将洞洞板裁成二尺见方一块，再将洞洞板的向上一面铺上泡棉或吸音棉，然后将它们放在轻钢架上。整个天花板放一半洞洞板就好，剩下的一半轻钢架则放波利扩散板。这样一来，洞洞板可以吸音，波利扩散板可以扩散，整个天花板搭配起来也不难看。

二、家庭影院的照明设计

“黑”则是针对照明环境而言。黑暗的环境有利于在低亮度条件下重现图像的细节和鲜明色彩。如果室内过于明亮，则彩色的亮度和色饱和度不得不调得很大，这样对彩电图像的清晰度和对比度有一定影响，图像常常显得白茫茫的。因此，家庭影院的室内照明以弱一些为好，这样更接近于实际电影院的情况。

适当略有光源对于看节目单和控制遥控器还是需要的，但特别要注意的是，环境灯光不要直接照射到屏幕上，以免屏幕上的反光影响收视效果。

三、“空”是指房间内除了必要的用品和座位外，其它的则尽量不予放置，这样在房间体积有限的情况下，可扩大房间的净空间，便于营造宏大的声场，也免得干扰观赏者的视线。同时室内也不能出现无关的响动（包括电气设备工作时的声音），以免干扰放音效果，保证观赏者全神贯注地欣赏电影。

家庭影音室设计方案（二）

第一：线路的分布一定要合理并且安全

杭州家庭影院安装就会涉及到好多线路问题，如果不提前做好安排，最后一对线，不仅美观上不好看，更重要的呃是会影响安全问题。并且最好的办法就是单独拉出一些先和插排，最后固定起来，这样做也是为了安全着想，包括人和设备都需要高度重视。

第二：必须解决好声学问题

我们安装杭州家庭影院影音室，就是为了营造一种电影院的气氛，所以声学一定要做好，否则就是浪费了钱还白忙活一场。这时候必须请像杭州宝声音响一样的专业影音公司进行设计装修了，他们的专业人员会根据自己的专业知识和多年的经验实力为您打造最好的声学空间，完美打造电影院气氛。

第三：隔音措施

当然，我们安装杭州家庭影院影音室，是为了提高生活的情调，是没有错的，但是如果隔音效果做不好最后影响到别人就不好了，所以我们搭建好影音室的同时也一定要做好隔音措施，从地板，窗帘等等各个方面都要考虑到的。这方面就可以参考杭州宝声音响的专业人士的建议购买。符合自己家里实际情况的同时也避免金钱浪费。

第四：营造视觉最棒效果

还有一点就是视觉效果的设计。安装杭州家庭影院影音室不光是听声，还有就是看影。否则花了那么多钱都白搭。同时在设计视觉效果的时候再加上吸音的设计也会有意想不到的效果。而且整体的设计深色调最好，最可以营造气氛。

第五：材料选择。

目前家庭流行使用的装饰材料中，很多材料不符合视听要求。例如使用玻璃、瓷砖和石材等几种材料，都会使声波和光产生过多反射，影响北京杭州家庭影院的视听效果。考虑视听效果，比较理想的装饰材料是低反射率的装饰布、壁纸、木材以及深色涂料。

第六：家具选配。

在选择家具时，最好选择那些用实体材料制成的家具。为了避免震颤声，影音室内的家具要放实、放牢，特别是家具上的玻璃门、展示柜的玻璃搁板等，一定要关紧、置牢。

第七：后期配饰。

在后期装饰品的选择上，要尽量避免喧宾夺主，让影音室中的视听器材唱 “ 主角 ” 。尤其在装饰画和绿色植物的选择上，更要注意这一点。

第八：视听背景墙。

所谓视听背景墙，就是位于电视、音响背后的那面墙。为达到最佳的视听效果，这面墙最好采用软包，或采用木材进行装修。在色彩和图案设计上，视听背景墙以不 “ 夺目 ” 为好。

杭州宝声音响：作为华东地区最大的杭州家庭影院影音公司，愿与您分享多年来对高端影音娱乐的追求与成就。

杭州宝声作为地区最大的影音公司，愿与您分享多年来对高端影音娱乐的追求与成就。 “ 高端、平价、时尚、个性 ” ，杭州宝声的 “ 影音顾问 ” 以爱心、信心、细心、耐心、恒心的五心服务标准，为您提供质量放心、费用欢心、时间合心、建后省心、服务贴心的专业影音娱乐空间。

二：影音室声学设计介绍文案

1.用世界的品质来品味钢琴，艺术改变人生，选择决定未来，在您快乐的音乐学习的道路上，琴行将是您永远的朋友，现在正是卖钢琴，希望着有志之士或者是更多需要的好朋友速速来到我的这里。

2.一台钢琴的价值就在于它能优雅席地抚琴，尽显优雅人生，古典之美，塑造人生格局，拥有才是尽善尽美，如果有需要钢琴的小伙伴们，请速速与我联系。

三：影音室声学设计图片

电影院的噪声控制

由于电影院观众厅内的平均声压级可达80~85dB，甚至可更高一些。因此，厅内的噪声标准通常低于音乐厅、剧院和会议厅的标准。对普通型影院允许噪声级为40dBA,噪声评价曲线NR-35；多声道立体声影院为35dBA，噪声评价曲线为NR-30。

影院的噪声控制包括消除外界噪声对观众厅的干扰和观众厅内扬声器放声系统对周围环境的影响等两个方面。为此观众厅的外墙应有足够的空气声隔声量。对自然通风（排气）的中、小型电影院，外墙开窗要考虑到周围环境，使之不超出该地区的环境噪声标准。观众厅直接开向户外的门应设置门斗和“声锁”，以防内外噪声互相干扰。设于屋架内的排气口，应做消声处理，因为厅内吸声吊顶通常不起隔声作用。厅内的空调系统，必须根据具体状况做消声和隔振处理。

电影院的混响时间及其控制

电影院观众厅的混响时间，不论何种类型的影院原则上都应采用强吸声短混响和平直的混响频率特性，以此，使电影录音的还音真实。但考虑到单声道普通影院与多声道立体声影院各自对混响的不同需求，以及观众厅容积的差别。因而混响时间应随容积有不同的标准。考虑到控制低频混响时间的实际困难，通常允许有一定的提升（相对于中频500~1000Hz）；而高频混响时间，由于空气中的声吸收，以及观众和吸声材料对高频的过强吸收，而偏低的实际情况。

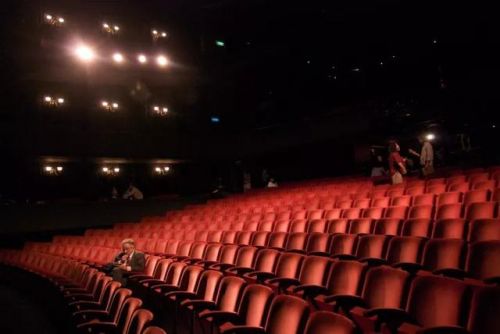

影音室声学设计方案_影音室声学设计图-第1张图片-

对于6声道杜比立体声宽胶片系统的影院，美国Dolby系统推荐的中频（500~1000Hz）混响时间为0.5~0.7s，低频（125Hz）可提升1.10倍。

电影院观众厅混响时间的控制通常与消除厅内的音质缺陷结合起来考虑。例如，观众厅的后墙、凹弧形的侧墙或顶部都需做强吸声处理（即平均吸声系数在125~4000Hz内不小于0.5）。以免回声和声聚焦。此外，银幕后面的墙面也作吸声处理，这些同样也是控制混响时间的主要组成部分。在大厅容积的观众厅内，如不设置专门控制低频的吸声结构，要达到平直（或接近平直）的混响频率特性是不可能的。以往常用木护墙作为低频吸声结构，近年来因消防上不符合要求的缘故，已很少使用。目前多数用水泥板穿孔（开缝）和共振吸声砌块等控制低频混响时间；也有用宽带带空间吸声体悬吊在顶部或悬挑在墙上，控制厅内混响时间而获得显著效果的。

电影院观众厅的体型

如果说在音乐厅或剧院中，观众厅的体形或个别建筑构件的形式对于达到良好音照例起决定性的作用。相比之下，在电影院观众厅内。体形的作用应该认为是次要的。对影院观众厅体形的研究，不是从寻求最佳方案的观点出发，而是从分析厅内形成的声场，如何去消除那些产生不利声反射的表面和建筑构件。

在普通电影院中，扬声器都配置在银幕的后面，且被接入一条总的还音通路中；在宽银幕电影院中，立体声的传送多数国家是由6条独立的通路得以保证的。其中5路是由位于银幕后面的五组扬声器组成的。第6路，由分别位于左侧墙、后墙和右侧墙上的三组扬声器予以保证。在苏联和东欧国家，通常采用9条独立的通路，五组设在银幕后面，左右墙和后墙设三组，顶棚上一组，共9路。

总之，扬声器要安排得使每路的扬声器所辐射的直达声能，都均匀地分布到全部观众座位。使各座位声压级的最大值与最小值之差≤6dB，它可通过适当布置每个扬声器和利用它的方向性来实现。此外，在电影院内，声源的声功率原则上不受限制，因此，确保其响度在80~85dB是不成问题的。

对影院观众厅体形的研究，实际上是在观众厅面积相同的条件下，如何选择尽可能大的放声系统辐射角所能覆盖的面积，以及消除不利的来自侧向的强反射声（它将影响立体声效果）和音质缺陷。对于立体声影院来说，还包括扩大具有良好立体感的座席（一般要求大于1/3座席）。

对于中、小型普通电影院，矩形的平、剖面形式是简单、合理的体形，这不仅限于声学上的考虑。同时，从多种平面形式能获得最大数量的头等视觉座位对比中，也显示出它并无很大差距。例如具有同样容量（500座）的矩形、扇形和椭圆形平面：矩形平面占57%，扇形占59%，椭圆占62%。虽然椭圆平面略占优势，但由于它有大面积凹弧形的后墙，为防止声聚焦而不得不配置大量的强吸声材料，从而增加投资。

关于矩形房间的比例虽无严格的要求，但也须适当注意。如观众厅的长度应使银幕至最远位置的水平距离一般不大于30m，当超出此距离时，应有确保视听一致的相应电声措施；又如对于设有楼座的观众厅，楼座下挑台口的高度与深度之比宜大于1:2；观众厅的每排座位升起高度可按视线设计的c值考虑，即c值≥6cm。

对于大型的普通型影院、立体声宽胶片影院。钟形或扇形平面比较适用，这种形式可在扩大容量的同时，不增大（或略有增加）后排观众离银幕的距离，一般控制在36~40m范围内是适宜的。当必须增至40m以上时，应设置相应的电声措施，或提高银幕后面扬声器的高度。楼座下挑台口的高度与深度比同样以1:2为宜，观众厅每排座位升起高度，对于普通大型影院c值≥6cm；立体声电影院则应提高至c值≥10cm,以保证足够强的直达声。为了同样的目的，最好不设楼座，这是考虑到目前扬声器的垂直辐射束宽仅为40°，因而使楼座立体声效果较差。

对于全景和环幕影院，通常选用圆形、卵形或球形较为合理，特别是环幕影院，它与全景和宽片影院不同，它能用360°视角放映，而一般全景电影仅能保证用三条胶片以水平包容角146°进行影片的拍摄和放映。环幕电影是用特制设备由十一条35mm胶片拍摄，所有胶片的移动，都按十一个摄影机中每个摄影机的叶子板开度的相位严格同步，影片的还音采用移动式同步电影放映装置。因此，观众厅必须是圆形的，或采用球体。因而墙面必须做强吸声处理。
