背景音乐系统通常由音源、信号处理器、功放器、扬声器等组成。音源包括CD、MP3等，信号处理器负责对音频信号进行调节和处理，功放器将信号放大，扬声器则将信号转化为声音输出。在实际应用中，还会有音量控制器、分频器等辅助设备。背景音乐系统适用于商场、酒店、办公室等场所，为人们营造出更加舒适、轻松的环境。

一：背景音乐系统图详解

《  智能家庭背景音乐系统如何安装？需要注意什么？  》一文我们已详细讲解了智能背景音乐系统如何安装，只需简单几步就能把音乐融入生活，体验全屋智能的便捷。

背景音乐系统安装很方便，接线却稍有些复杂，我们图文解析一番。

智能背景音乐主机机身背面分布6个接口，分别是电源接口、485总线接口、AUDIO接口、OUT1/2（输出）接口、AUX接口（如下图）。

想实现音乐的播放、音频的播放、电影的播放以及智能家居的控制，必须要有线路连接，而接口就是主机与外部衔接的唯一通道。由于接口较多，接线容易混淆，所以将背景音乐主机单独列出进行讲解。

背景音乐主机接线完整安装示意图

电源线安装

电源线接口从左到右分别是地线、零线、火线。

485接口安装

485接口是与其他智能家居产品对接的接口，接线时需要先把它撬下来，线插好后放回原处即可。

音频线接口安装

黑色音频线一根，剥开外部绝缘层，里面试一蓝一红两根线芯，线芯外面包裹着屏蔽线，剥开线芯露出一小段铜丝，直接塞进主机相应的接线端子上，音频输入和音频输出的接法一样，红色接R，蓝色接L，屏蔽线接GND。

输出喇叭接口安装

OUT1和OUT2接口，各是双通道喇叭输出，R+、R-为一个通道，L+、L-为一个通道，共4个通道，每个通道接一个喇叭。喇叭线1根2段，外面是绝缘层，剥开后里面是铜丝，红色接R+，白色接R-（或者红色接L+，白色接L-）。

HDMI接口安装

HDMI接口是把主机的整个屏幕投影到电视或者电脑的显示屏上。

弱电面板

面板上面的接口是可以自由组合的哟。

音频接口安装

音频接口有R、L、GND三个接线端子，用黑色音频线连接，红色接R，蓝色接L，屏蔽线拧在一起接GND。

调音开关接法

输出端不用接，喇叭线从主机接到输入端，再从音箱端连喇叭线到音箱，此图（↓）是从双路调音开关的接法，单路调音开关接法与其一样。

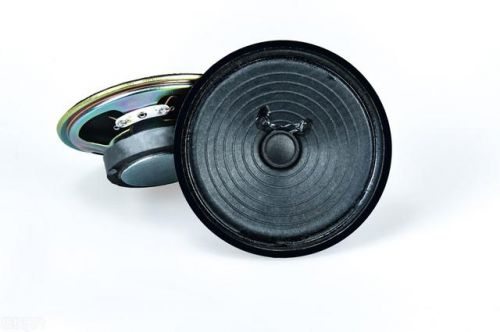

二：背景音乐系统图片

音源（CD、音响、电脑等），功放（普通家用的是电流功放），吸顶或入墙式扬声器定位，布线，扬声器多于4个要配备一台电压功放。

三：背景音乐系统图书馆

我是弱电事儿君，专业的弱电知识分享者，点击右上方”

前言：

背景音乐系统设计方案简单，拥有这么一套标准方案，你以后直接套用修改补充就可以

正文：一、需求分析

背景音乐是一种能创造轻松愉快环境气氛的音乐。它在宾馆、餐厅、商场、医院、办公楼、学校等有着广泛的应用。

平时播放音乐节目，在特定分区可插入业务广播、会议广播等。

当火灾及其他紧急事件发生时，可切换至火灾报警广播或紧急广播。

二、系统设计

背景音乐系统可同时播放音乐，也可以选择几个回路进行播放，分区可同时播放不同的音乐。可用于广播通知，当火灾及其它紧急事件发生时，可进行紧急广播。

因此要求系统除了具备背景音乐及紧急广播功能外，还具备音频矩阵功能，即可以同时传输多路音源内容到不同的广播分区。要求不同的场所选择不同类型的扬声器，既要考虑声场效果，也要兼顾系统造价。

本系统基本可分四个部分：节目设备、信号的放大和处理设备、传输线路和扬声器系统。

节目源：本工程节目源统一设置在总控中心，只设置一套，节目源设备设置多种选择，由调音台、音源设备、FM/AM、IP网络呼叫站等设备提供。

扬声器系统：扬声器系统要求整个系统要匹配，同时其位置的选择也要切合实际。公共广播系统，由于它对音色要求不是那么高，音箱功率为15-30W。

如果工程造价低，背景音乐扬声器同消防系统共用。

三、点位分布

本项目背景音乐及紧急广播的系统建设，包括大厅、主要通道、展览室等区域。室外绿化带等等

正常情况下播放背景音乐、业务广播，遇特殊情况可作为紧急广播传播媒介，通过广播中心的控制切换设备，能对各广播分区进行紧急广播呼叫，指导人员疏散，配合消防报警系统、保安监控系统，形成一套完整的、立体的、视听功能具全的防火、保安设施。

四、系统功能

智能化：承前所述，整个系统采用当今世界最为先进的数字广播系统，透过其独有的多媒体控制系统，真正做到了系统的智能化。

易用性：与传统广播系统相比，本系统抛弃了繁琐的按键操作方式，所有控制操作均通过多媒体控制软件来完成，您只需对计算机的相关接口进行鼠标点击（加之少量的数字按键）即可完成所需的操作，极其简单方便。

对环境的适应性：产品通过严格的环境测试，确保系统在地区温差极大的环境下能正常工作。

性价比：尽管系统采用的是数字系统，但由于主机的唯一性，加之大大地减小了施工成本，所以系统具有极高的性价比。随着系统的不断扩充，相对的造价也将越来越低。

功能全面：背景音乐、发布语音广播及分区功能；广播、背景音乐及扬声器线路检测功能；智能广播系统控制器内置消防接入，紧急广播的背景音乐采用同一套系统设备和线路。

五、产品系统图六、技术参数

这个就是清单的主要产品参数

总结：

1、背景音乐系统比较简单，设计主要考虑一下点位就可以了

2、用数字还是模拟？这个根据甲方要求

3、文字方案套固定格式就可以了
