塑壳断路器与微型断路器有什么区别？

导语：塑壳断路器电流等级最高2000A的都有，而微型断路器最大电流等级在125A以内。由于两者在容量上的差距，在具体工作中，塑壳断路器的有效面积也大于微型断路器。

塑壳断路器与微型断路器有什么区别？

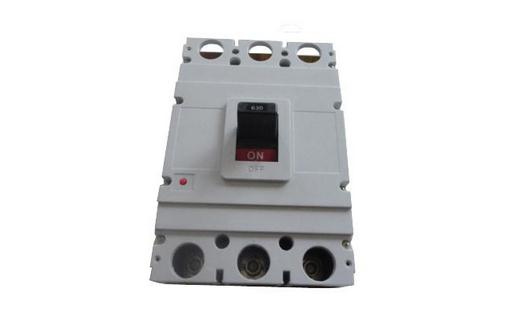

塑壳断路器的简介

塑壳断路器，又名装置式断路器，所有的零件都密封于塑料外壳中，辅助触点，欠电压脱扣器以及分励脱扣器等多采用模块化。由于结构非常紧凑，塑壳断路器基本无法检修。其多采用手动操作，大容量可选择电动分合。

由于电子式过电流脱扣器的应用，塑壳断路器也可分为A类和B类两种，B类具有良好的三段保护特性，但由于价格因素，采用热磁式脱扣器的A类产品的市场占有率更高。

塑壳断路器是将触头、灭弧室、脱扣器和操作机构等都装在一个塑料外壳内，一般不考虑维修，适用于作支路的保护开关，过电流脱扣器有热磁式和电子式两种，一般热磁式塑壳断路器为非选择性断路器，仅有过载长延时及短路瞬时两种保护方式，电子式塑壳断路器有过载长延时、短路短延时、短路瞬时和接地故障四种保护功能。部分电子式塑壳断路器新推出的产品还带有区域选择性连锁功能。大多数塑壳断路器为手动操作，也有部分带电动机操作机构。

塑壳断路器的工作原理

塑壳断路器指的是，能够在电流超过跳脱设定后自动切断电流。塑壳指的是用塑料绝缘体来作为装置的外壳，用来隔离导体之间以及接地金属部分。塑壳断路器通常含有热磁跳脱单元，而大型号的塑壳断路器会配备固态跳脱传感器。其脱扣单元分为：热磁脱扣与电子脱扣器。

断路器一般由触头系统、灭弧系统、操作机构、脱扣器、外壳等构成。

当短路时，大电流（一般10至12倍）产生的磁场克服反力弹簧，脱扣器拉动操作机构动作，开关瞬时跳闸。当过载时，电流变大，发热量加剧，双金属片变形到一定程度推动机构动作（电流越大，动作时间越短）。

现在有电子型的，使用互感器采集各相电流大小，与设定值比较，当电流异常时微处理器发出信号，使电子脱扣器带动操作机构动作。

断路器的作用是切断和接通负荷电路，以及切断故障电路，防止事故扩大，保证安全运行。而高压断路器要开断1500V，电流为1500-2000A的电弧，这些电弧可拉长至2m仍然继续燃烧不熄灭。故灭弧是高压断路器必须解决的问题。

吹弧熄弧的原理主要是冷却电弧减弱热游离，另一方面通过吹弧拉长电弧加强带电粒子的复合和扩散，同时把弧隙中的带电粒子吹散，迅速恢复介质的绝缘强度。

塑壳断路器与微型断路器的区别

塑壳断路器主要是为低压配电系统和电动机保护回路中的过载、短路提供保护功能。由于其可靠性和稳定性，使之成为工业上应用十分广泛的产品。微型断路器（英文简称为MCB）同样是使用范围和数量都极大的断路器产品，主要功能是为建筑电气终端配电装置提供保护。

由于两者同属于断路器，且塑壳断路器多用于小容量的通断，所以了解两者的区别，选择合适的产品是十分现实和重要的。这里简单做下说明。先说下基本的相似之处，因为两者都属于断路器，都需要遵守一些基本的产品标准，有相同的工作原理。

接着说下两者的区别，总体上说有以下几点：1、电气参数不同。2、机械参数不同。3、使用工作环境不同。此外从选购的角度出发，具体说几个两者的区别。

塑壳断路器电流等级最高2000A的都有，而微型断路器最大电流等级在125A以内。由于两者在容量上的差距，在具体工作中，塑壳断路器的有效面积也大于微型断路器，同时接入的导线也比较粗，可以达到35平方以上，而微型断路器只适合接10平方以下的导线。所以一般对于室内情况，房间较大的更适宜选择塑壳断路器。
